Une mire pour tout tester

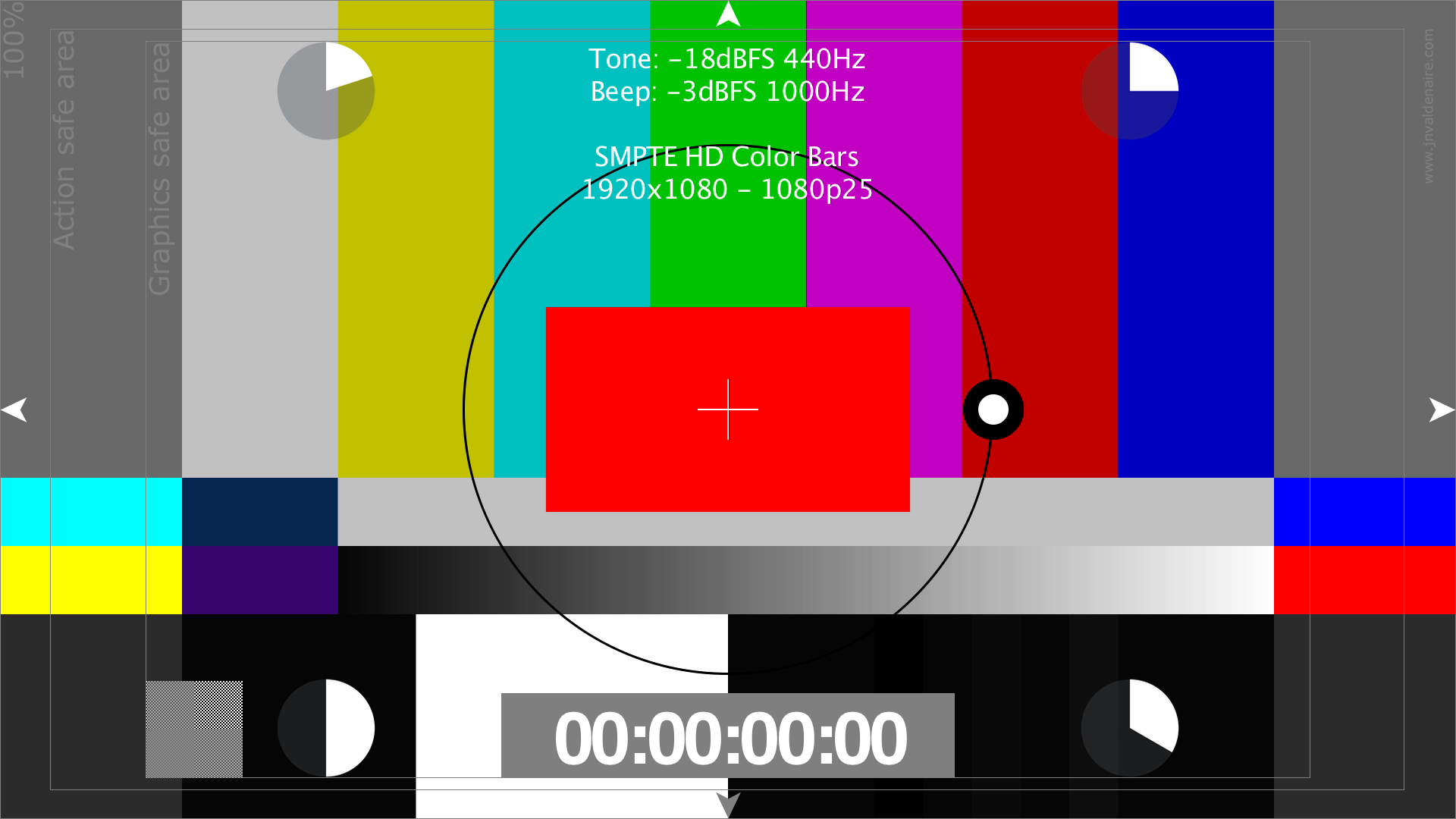

De temps en temps il est nécessaire de diffuser des éléments permettant de tester un signal vidéo. Pour cela, voici une mire permettant de vérifier quelques éléments d’un signal vidéo.
Parmi les éléments pouvant être vérifié, en voici une liste
- Le rectangle du centre permet de vérifier que les mouvements sont fluides
- Les couleurs de la mire et du rectangle du centre
- Les flèches sur les bords permettent de vérifier que l’image n’est pas coupée (crop)
- L’affichage du TC
- Le son continu à 440Hz, -20dB FS permet de vérifier qu’il n’y a pas de coupures son
- Les bips (1000Hz, -18dB FS, 1 frame) permettent de vérifier la synchro audio/vidéo
- Il est possible de mettre en boucle la vidéo (1 minute)
- Les « safe zones » correspondent aux recommendations de l’EBU.
- Le carré en bas à gauche permet de vérifier les proportions et les redimensionnements de l’image
- Les 4 cercles permettent de vérifier la perte d’image (frame drop) : 1/2, 1/3, 1/4, 1/5
